Диаграмма последовательности и диаграмма кооперации

Пример

Диаграммы взаимодействия являются моделями, описывающими поведение взаимодействующих групп объектов.

Как правило, диаграмма взаимодействия охватывает поведение только одного варианта использования. На такой диаграмме отображается ряд объектов и те сообщения, которыми они обмениваются между собой в рамках данного варианта использования.

Существует два вида диаграмм взаимодействия: диаграммы последовательности (sequence diagrams) и кооперативные диаграммы (collaboration diagrams). Они позволяют с разных точек зрения рассмотреть взаимодействие объектов в создаваемой системе.

Диаграмма последовательности

Диаграмма последовательности отражает поток событий, происходящих в рамках варианта использования.

Все действующие лица показаны  в верхней  части  диаграммы. Стрелки  соответствуют сообщениям, передаваемым между действующим лицом и объектом или между объектами для выполнения требуемых функций.

На  диаграмме  последовательности  объект  изображается  в  виде прямоугольника,  от  которого  вниз  проведена  пунктирная  вертикальная линия.  Эта  линия  называется  линией  жизни (lifeline)  объекта.  Она представляет  собой  фрагмент  жизненного  цикла  объекта  в  процессе взаимодействия.

Каждое  сообщение  представляется  в  виде  стрелки  между  линиями жизни  двух  объектов. Сообщения  появляются  в  том  порядке,  как  они показаны  на странице  сверху  вниз.  Каждое  сообщение  помечается  как минимум  именем  сообщения. При  желании  можно  добавить  также аргументы и некоторую управляющую информацию. Можно показать самоделегирование (self-delegation) – сообщение, которое объект посылает самому себе, при этом стрелка сообщения указывает на ту же самую линию жизни.

Пример диаграммы последовательности:


Диаграмма кооперации

Диаграммы кооперации  отображают поток  событий  через  конкретный  сценарий варианта  использования, упорядочены по времени,  а  кооперативные  диаграммы  больше  внимания  заостряют на связях  между  объектами.

На диаграмме кооперации представлена вся та информация, которая есть и на диаграмме последовательности, но кооперативная диаграмма по-другому  описывает  поток  событий. Из  нее  легче  понять  связи между объектами, однако, труднее уяснить последовательность событий.

На кооперативной  диаграмме  так  же,  как  и  на  диаграмме последовательности,  стрелки  обозначают  сообщения,  обмен  которыми осуществляется в рамках данного варианта использования. Их временная последовательность указывается путем нумерации сообщений.

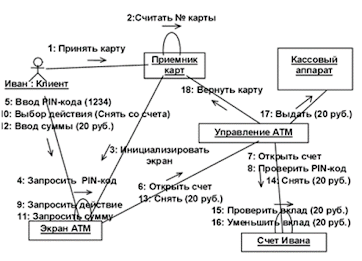

Пример диаграммы кооперации:


Элементы диаграммы последовательности

На диаграмме последовательности изображаются объекты, которые непосредственно участвуют во взаимодействии, при этом никакие статические связи с другими объектами не визуализируются. Для диаграммы последовательности ключевым моментом является именно динамика взаимодействия объектов во времени. При этом диаграмма последовательности имеет как бы два измерения. Одно - слева направо в виде вертикальных линий, каждая из которых изображает линию жизни отдельного объекта, участвующего во взаимодействии. Второе измерение диаграммы последовательности - вертикальная временная ось, направленная сверху вниз.

Каждый объект графически изображается в форме прямоугольника и располагается в верхней части своей линии жизни. Внутри прямоугольника записываются собственное имя объекта со строчной буквы и имя класса, разделенные двоеточием. При этом вся запись подчеркивается, что является признаком объекта, который, как указывалось ранее, представляет собой экземпляр класса.

Линия жизни объекта (object lifeline) - вертикальная линия на диаграмме последовательности, которая представляет существование объекта в течение определенного периода времени.

Линия жизни объекта изображается пунктирной вертикальной линией, ассоциированной с единственным объектом на диаграмме последовательности. Линия жизни служит для обозначения периода времени, в течение которого объект существует в системе и, следовательно, может потенциально участвовать во всех ее взаимодействиях. Если объект существует в системе постоянно, то и его линия жизни должна продолжаться по всей рабочей области диаграммы последовательности от самой верхней ее части до самой нижней.

Отдельные объекты, закончив выполнение своих операций, могут быть уничтожены, чтобы освободить занимаемые ими ресурсы. Для таких объектов линия жизни обрывается в момент его уничтожения. Для обозначения момента уничтожения объекта в языке UML применяется специальный символ в форме латинской буквы "X".

Графическое изображение линий жизни и фокусов управления объектов:


В процессе функционирования объектно-ориентированных систем одни объекты могут находиться в активном состоянии, непосредственно выполняя определенные действия, или в состоянии пассивного ожидания сообщений от других объектов. Фокус управления - символ, применяемый для того, чтобы явно выделить подобную активность объектов на диаграммах последовательности .

Фокус управления (focus of control) - специальный символ на диаграмме последовательности, указывающий период времени, в течение которого объект выполняет некоторое действие, находясь в активном состоянии.

Фокус управления изображается в форме вытянутого узкого прямоугольника, верхняя сторона которого обозначает начало получения фокуса управления объекта (начало активности), а ее нижняя сторона - окончание фокуса управления (окончание активности). Этот прямоугольник располагается ниже обозначения соответствующего объекта и может заменять его линию жизни, если на всем ее протяжении он активен.

Периоды активности объекта могут чередоваться с периодами его пассивности или ожидания. В этом случае у такого объекта фокусы управления изменяют свое изображение на линию жизни и наоборот. Важно понимать, что получить фокус управления может только объект, у которого в этот момент имеется линия жизни. Если же объект был уничтожен, то вновь возникнуть в системе он уже не может. Вместо него может быть создан лишь экземпляр этого же класса, который, строго говоря, будет другим объектом.

В отдельных случаях инициатором взаимодействия в системе может быть актер или внешний пользователь. При этом актер изображается на диаграмме последовательности самым первым объектом слева со своим фокусом управления. Наиболее часто актер и его фокус управления будут существовать в системе постоянно, отмечая характерную для пользователя активность в инициировании взаимодействий с системой. Актер может иметь собственное имя либо оставаться анонимным.

В отдельных случаях объект может посылать сообщения самому себе, инициируя так называемые рефлексивные сообщения. Для этой цели служит специальное изображение. Такие сообщения изображаются в форме сообщения, начало и конец которого соприкасаются с линией жизни или фокусом управления одного и того же объекта. Подобные ситуации возникают, например, при обработке нажатий на клавиши клавиатуры при вводе текста в редактируемый документ, при наборе цифр номера телефона абонента.

Если в результате рефлексивного сообщения создается новый подпроцесс или нить управления, то говорят о рекурсивном или вложенном фокусе управления. На диаграмме последовательности рекурсия обозначается небольшим прямоугольником, присоединенным к правой стороне фокуса управления того объекта, для которого изображается данное рекурсивное взаимодействие.

Графическое изображение актера, рефлексивного сообщения и рекурсии на диаграмме последовательности:



Взаимодействие между экземплярами моделируется через обмен сообщениями.

На диаграммах последовательности могут присутствовать три разновидности сообщений, каждое из которых имеет свое графическое изображение.


Первая разновидность сообщения (рис. а) наиболее распространена и используется для вызова процедур, выполнения операций или обозначения отдельных вложенных потоков управления. Начало этой стрелки, как правило, соприкасается с фокусом управления того объекта-клиента, который инициирует это сообщение. Конец стрелки соприкасается с линией жизни того объекта, который принимает это сообщение и выполняет в ответ определенные действия. При этом принимающий объект может получить фокус управления, становясь в этом случае активным. Передающий объект может потерять фокус управления или остаться активным.

Вторая разновидность сообщения (рис. б) используется для обозначения простого асинхронного сообщения, которое передается в произвольный момент времени. Передача такого сообщения обычно не сопровождается получением фокуса управления объектом-получателем.

Третья разновидность сообщения (рис. в) используется для возврата из вызова процедуры. Примером может служить простое сообщение о завершении вычислений без предоставления результата расчетов объекту-клиенту. В процедурных потоках управления эта стрелка может быть опущена, поскольку ее наличие неявно предполагается в конце активизации объекта. В то же время считается, что каждый вызов процедуры имеет свою пару - возврат вызова. Для непроцедурных потоков управления, включая параллельные и асинхронные сообщения, стрелка возврата должна указываться явным образом.

Обычно сообщения изображаются горизонтальными стрелками, соединяющими линии жизни или фокусы управления двух объектов на диаграмме последовательности. При этом неявно предполагается, что время передачи сообщения достаточно мало по сравнению с процессами выполнения действий объектами. Считается также, что за время передачи сообщения с соответствующими объектами не может произойти никаких событий. Другими словами, состояния объектов не изменяются. Если же это предположение не может быть признано справедливым, то стрелка сообщения изображается под наклоном, так чтобы конец стрелки располагался ниже ее начала.

Каждое сообщение на диаграмме последовательности ассоциируется с определенной операцией, которая должна быть выполнена принявшим его объектом. При этом операция может иметь аргументы или параметры, значения которых влияют на получение различных результатов. Соответствующие параметры операции будет иметь и вызывающее это действие сообщение. Более того, значения параметров отдельных сообщений могут содержать условные выражения, образуя ветвление или альтернативные пути основного потока управления.

Примеры диаграмм последовательности:







Контрольные вопросы
  1. Каково назначение диаграмм взаимодействия?
  2. Как соотносятся между собой диаграммы вариантов использования и диаграммы взаимодействия?
  3. В чем отличие кооперативных диаграмм от диаграмм последовательности взаимодействия?
  4. Что такое «жизненная линия» на диаграмме последовательности?
  5. Как на диаграмме последовательности представляются сообщения?
  6. Что такое самодегелирование?
  7. Что показывает активизация объекта?
  8. Как на диаграмме последовательности представляется уничтожение объекта?

Используемые источники
